VAN BƯỚM TAY QUAY GANG SAMWOO DN 250
Van bướm tay quay gang Samwoo DN 250 là dòng van công nghiệp có xuất xứ tại Hàn Quốc. Đây là một trong những thương hiệu nổi tiếng tại Hàn Quốc. Van bướm tay quay Samwoo thuộc vào một trong những dòng Van bướm – Butterfly Valve.
Van bướm tay quay gang Samwoo DN 250 là dòng van bướm có thân van được đúc từ chất liệu gang. Dòng vật liệu này thường có giá thành rẻ hơn so với inox hoặc là thép. Và đặc biệt lại có khả năng chống chịu ăn mòn cực cao

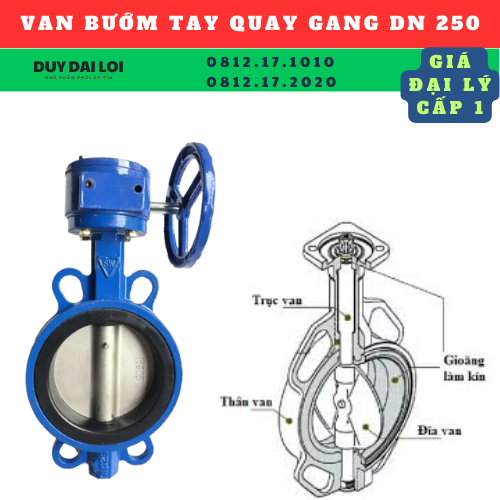

van bướm tay quay dn 250
CẤU TẠO VAN BƯỚM TAY QUAY SAMWOO
Van bướm có cấu tạo gồm 4 bộ phận chính như sau:
- Thân van bướm: Được đúc từ gang, thép hoặc inox. Là phần khung chính, định dạng hình dáng của van
- Đĩa van: Được cấu tạo dạng hình cánh bướm, đĩa tròn và thiết kế để xoay quanh trục van. Đĩa van là bộ phận chính, quyết định dòng chảy đi qua hay dừng lại ở vị trí van được lắp đặt.
- Trục van: Làm từ thép không gỉ, liên kết từ đầu van, qua cánh van tới cuối thân van. Đây là bộ phận cố định, được dùng để liên kết các phần van bướm với nhau. Nó vừa có tác dụng liên kết, vừa có tác dụng gián tiếp tới việc đóng/mở van
- Vòng làm kín: Thường là cao su EPDM hoặc là Teflon PTFE(sử dụng cho môi trường axit ăn mòn). Vòng làm kín là bộ phận không thể thiếu, giúp van kín 100%, đảm bảo lưu chất không dò rỉ qua van
Ngoài ra Van bướm còn có thêm các bộ phận phụ như: Đệm trục, lót trục, phần tay gạt hoặc tay quay để vận hành van, tai van để liên kết với đường ống. Bạn đọc chưa rõ về cấu tạo van bướm có thể đọc thêm tại đây:

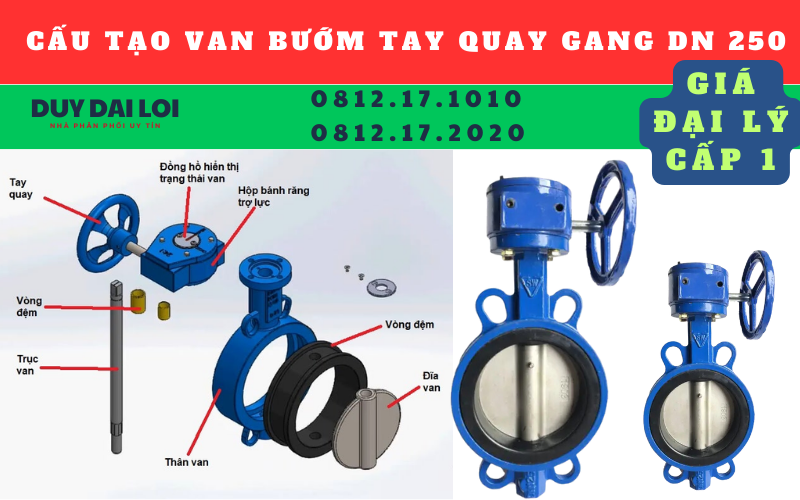

cấu tạo van bướm tay quay dn 250
 |
THÀNH PHẦN VẬT LIỆU
|
THÔNG SỐ KỸ THUẬT VAN BƯỚM TAY QUAY
- Kích cỡ sản phẩm: DN50 – DN300. Đây chính là kích cỡ có liên quan đến đường kính của đường ống, cho phép van lắp đặt vừa vặn vào hệ thống nên cần đặt biệt chú ý.
- Nhiệt độ hoạt động: – 15 – 85°C. Nhiệt độ ngưỡng vận hành cho phép của van,
- Áp lực làm việc: 10PN, 16PN, 40PN, 25PN (hoặc 10 bar, 16 bar, 40 bar, 25 bar). Khả năng chịu lực trong ngưỡng cho phép của van để van có thể vận hành tốt nhất. Chẳng hạn các vật liệu nhựa thường chỉ chịu được áp lực dưới ngưỡng 25bar, nếu vượt qua sẽ bị biến dạng, vỡ hay hư hỏng làm ảnh hưởng đến quá trình vận hành.
- Kiểu kết nối: Wafer, tai bích, mặt bích. Chính là kiểu kết nối van với hệ thống đường ống tương thích.
- Tiêu chuẩn: BS, JIS, ANSI, DIN (liên quan đến kiểu kết nối theo tiêu chí quốc để để đảm bảo van có thể kết nối vừa vặn với mặt bích, chẳng hạn số lỗ ren, số bulong, kích thước tâm lỗ ren).
- Môi trường hoạt động: Nước sạch, nước thải, gas, xăng, khí,, hóa chất,… nơi mà van hoạt động thích hợp và hiệu quả nhất.
- Vật liệu chế tạo thân, đĩa, trục: gang
- Gioăng làm kín: EPDM, PTFE, NBR – vật liệu gioăng hay vòng làm kín ( được đặt giữa thân và đĩa van).
- Hãng sản xuất: ATV. ATZ.SHINYI,Samwoo,….
- Xuất xứ: Hàn Quốc
SỬ DỤNG VÀ LẮP ĐẶT VAN BƯỚM TAY QUAY DN 250
Để van vận hành ổn định, cần phải lắp đặt van đúng vị trí và đúng cách. Khi lắp đặt van bướm tay quay, cần lưu ý những vấn đề sau:
- Không lắp đặt van bướm gần với vị trí mối nối phụ kiện với đường ống, ít nhất là 5 lần đường kính ống. Nếu lắp đặt quá gần, áp lực cao sẽ khiến cho mối nối nhanh bị rò rỉ và van cũng dễ bị hư hỏng hơn bình thường.
- Nếu lắp đặt cùng với các loại van khác, nên lắp đặt cách xa ít nhất 5 lần đường kính ống.
- Nếu có ý định lắp van ngay cửa ra của cửa bơm ly tâm, nên đặt ngay vị trí cút nối.
hình ảnh minh họa
ỨNG DỤNG VAN BƯỚM TAY QUAY SAMWOO DN 250
Với chức năng đóng – mở, điều tiết lưu chất bên trong đường ống, van bướm tay quay được ứng dụng rộng rãi trong nhiều lĩnh vực. Dưới đây là một số ứng dụng của thiết bị này:
- Lắp đặt trong hệ thống ống nối dầu
- Dùng trong hệ thống cấp thoát nước, xử lý nước thải
- Lắp đặt trong hệ thống nhà máy thủy điện
- Ứng dụng trong công trình xử lý nước thải, cấp nước, nhất là những vị trí đường ống chính trước khi phân nhánh
- Ứng dụng trong hệ thống nước dằn tàu
- Sử dụng trong hệ thống PCCC
- Lắp đặt tại nơi tiếp nhận dầu nhiên liệu tại cảng
- Sử dụng trong nhà máy công nghiệp chế biến thực phẩm (đặc biệt thường được dùng trong hệ thống pha chế thực phẩm dạng lỏng, hệ thống dẫn nước sạch, hệ thống dẫn phụ gia dạng lỏng/ bột,…)
Ngoài ra, van bướm tay quay cũng được sử dụng trong rất nhiều hệ thống và lĩnh vực khác. Mỗi hệ thống sẽ có môi trường làm việc, phạm vi nhiệt độ, áp lực khác nhau,… nên cần phải chọn van có vật liệu và kích thước phù hợp.
GIÁ BÁN VAN BƯỚM TAY QUAY GANG SAMWOO DN 250
| Size | Van bướm tay quay |
| Samwoo(Hàn Quốc) | |
| 250 | 3.905.000 |
giá đã có thuế (VAT)
